山東文登抽水蓄能電站2號機轉子吊裝成功

6月7日，歷時99天的現場疊片組裝和試驗，由中國安能二局承建的山東****抽水蓄能電站—國網新源山東文登抽水蓄能電站2號機組轉子吊裝成功，標志著2號機組正式進入總裝階段，為按期投產發電奠定了堅實的基礎。

據了解，山東文登抽水蓄能電站位于威海市文登區界石鎮境內，是膠東地區****座抽水蓄能電站，也是山東裝機容量****的抽水蓄能電站，屬國家一等大(Ⅰ)型工程，計劃2023年建成投運。電站樞紐分為上水庫、水道系統、地下廠房及開關站、下水庫等，總裝機容量180萬千瓦，安裝6臺單機容量30萬千瓦單級混流可逆式水泵水輪機組，以兩回500千伏出線接入山東電網，設計年發電量27.1億千瓦時，年抽水電量36.1億千瓦時，每年可減排二氧化碳31.12萬噸。電站建運后，主要擔負全省電網調峰、調頻、填谷、調相、負荷備用與緊急事故備用等，對優化電源結構、改善電網運行、構建以新能源為主體的新型電力系統等具有重要推進作用。

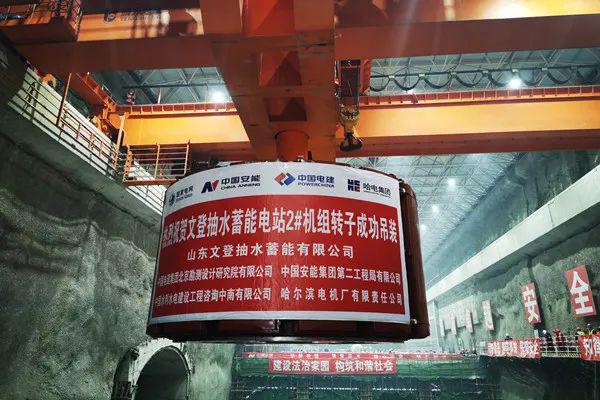

2#機轉子吊裝過程中

發電機轉子主要由轉子支架、9大段高強度優質整圓環鍛件磁軛、14個磁極組裝而成，額定轉速428.6轉/分鐘。組裝完成后轉子外徑5378毫米，高度為3405毫米，總重約339.4噸，起吊平衡梁44噸，起吊總重量384.6噸，采用廠房?jī)膳_(tái)250噸橋機并車，通過平衡梁和起吊軸進行整體吊裝。

吊裝前安裝技術交底

發電機轉子是整個水輪發電機組最核心的部件，吊裝精度要求高，難度大，是整個機組安裝過程中最重要的工序。為了保證2號機組轉子的成功吊裝，吊裝方案經多次討論優化和專家評審，制定了詳細周密的安全控制措施；吊裝前，中國安能二局文登機電安裝項目部會同業主、監理對主廠房橋機吊裝系統進行聯合檢查，確保各部位、各工位安全措施到位，按規定進行“三起三落”試吊。

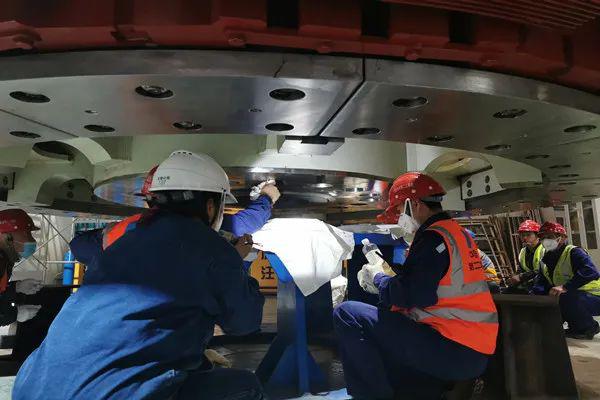

吊裝前檢查

吊裝過程中，現場進行技術交底，相關人員各司其職、各盡其責，兩臺載重250噸的橋機通過平衡梁專用工具，吊起轉子，緩緩平移出工位棚，向著機坑方向移動，上機架、下機架處作業人員嚴格監視著轉子進入定子的位置，配合調整方向、核對同心度，確保轉子準確吊入定子中心，經過近兩個小時的連續奮戰，2號機組轉子順利與發電機大軸緊密連接，順利吊裝成功。

吊裝人員合影留念

為了確保2號機組轉子按期吊裝，從開始組裝，文登項目部精心組織，超前策劃，克服疫情影響，合理安排人員爭分奪秒，加班加點組織施工，確保了轉子按期組裝完成并順利完成整體耐壓試驗，2號機組轉子磁極圓度、同心度、垂直度均滿足國家優良標準，每一道工序質量均優于行業標準，達到廠家技術要求及國網新源WHS點優良參數。
