J23W針型閥

所屬類別：截止閥系列

產品名稱：J23W針型閥

產品標簽：SZJ23W針型閥,帶接管針型閥,焊接針型閥

更新時間：2021/1/16 10:06:56

J23W外螺紋針型閥：外螺紋針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。

儀表針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。針型閥的閥芯就是一個很尖的圓錐體，好象針一樣插入閥座，由此得名。

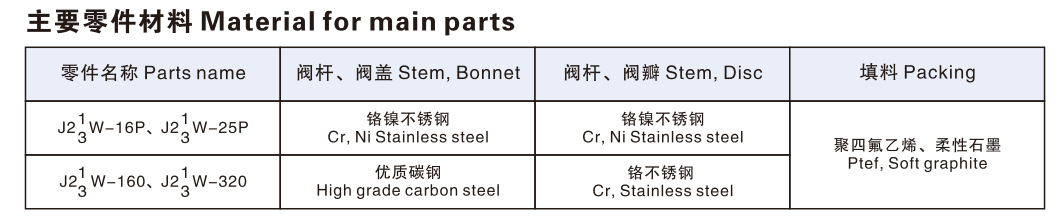

一、J23W針型閥主要零件材料

零件名稱	閥桿，閥蓋	閥桿，閥瓣	填料
J21 3W-16P	鉻鎳不銹鋼	鉻鎳不銹鋼	聚四氟乙稀，柔性石墨
J21 3W-160、J2W1 3-40	優質碳鋼	鉻不銹鋼	聚四氟乙稀，柔性石墨

二、J23W針型閥主要性能規范

型號	公稱壓力	試驗壓力PS(Mpa)			工作壓力(Mpa)	工作溫度	適用介質
型號	公稱壓力	殼體	密封(液)	密封(氣)	工作壓力(Mpa)	工作溫度	適用介質
J13W-16	1.6	2.4	1.76	0.6	1.6	P≤540OC	液化石油氣水，酸，蒸汽，油品等
J13W-40P	4.0	6.0	4.4	0.6	4.0	P≤540OC
J13W-160	16.0	24.0	17.6	0.6	16.0	C≤425 OC
J13W-320P	32.0	48.0	35.2	0.6	32.0
J13W-420P	42.0	63.0	46.2	0.6	42.0

三、J23W針型閥主要外形及連接尺寸
