HH44X微阻緩閉止回閥產品概述：
HH44X微阻緩閉止回閥主要適用于給排水管道，安裝在水泵出口處用來防止介質逆流和消除破壞性水錘，并且有效地減少閥門關閉水錘壓力，可保障管網安全運行。它具有閥瓣輕、開度大、節電效果，流體阻力小，水錘消除機構設計新穎，密封性能穩定可靠、耐磨損、使用壽命長、運行平穩、無振動、無噪聲等特點。
主要技術參數：
公稱壓力：1.0～2.5MPa
公稱通經：40～800mm
適用介質：水、弱腐蝕性液體
適用溫度：0～80℃（如需要，可達200℃）
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準: GB/T 13927 AP1598
主要零件材料：
零件名稱 |
閥體、閥蓋 |
閥瓣 |
閥軸 |
材料 |
灰鑄鐵、鑄鋼 |
鋼板、橡膠組合件 |
不銹鋼 |

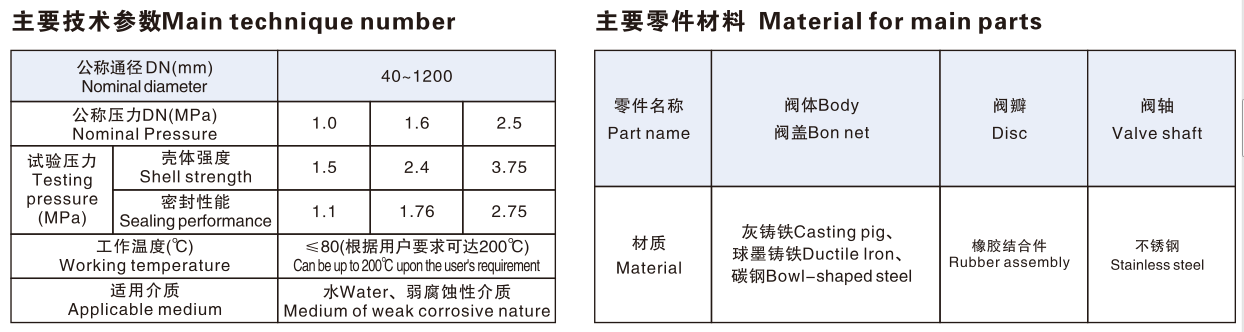

主要技術參數：
型號 |
公稱通徑 DN(mm) |
公稱壓力 PN(MPa) |
試驗壓力Ps(MPo) |
****工作壓力 (MPa) |
工作溫度 |
適用介質 |
|
殼體 |
密封 |
||||||
T 16 HH44X-10 H 25 |
40-800 |
1.0 |
1.5 |
1.1 |
1.0 |
0-80℃(根 據用戶要求 可達200℃) |
水、弱腐 蝕性介質 |
T HH44X H |
1.6 |
2.4 |
1.76 |
1.6 |
|||
HH44Z/X |
2.5 |
3.75 |
2.75 |
2.5 |
|||

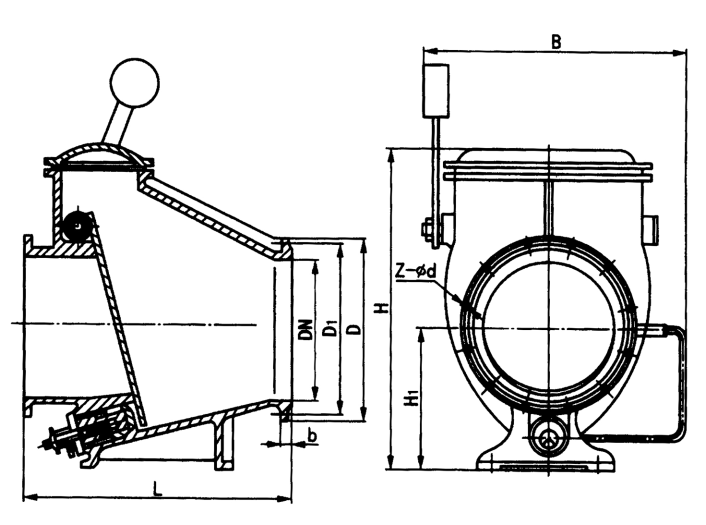

主要外形尺寸(法蘭連接尺寸：按JB／T79—94)：
公稱壓力 (MPa) |
公稱通徑DN(mm) |
尺寸 |
||
L |
H |
B |
||
1.0 1.6 2.5 |
40 |
200 |
300 |
220 |
50 |
230 |
300 |
270 |
|
65 |
290 |
320 |
290 |
|
80 |
310 |
354 |
300 |
|
100 |
350 |
350 |
320 |
|
125 |
400 |
380 |
340 |
|
150 |
480 |
500 |
410 |
|
200 |
500 |
580 |
450 |
|
250 |
600 |
670 |
550 |
|
300 |
700 |
730 |
580 |
|
350 |
800 |
820 |
630 |
|
400 |
900 |
920 |
700 |
|
450 |
1000 |
950 |
800 |
|
500 |
1100 |
1100 |
900 |
|
600 |
1300 |
1200 |
990 |
|
700 |
1400 |
1550 |
1120 |
|
800 |
1500 |
1700 |
1300 |
|
微阻緩閉止回閥：
結構特點及用途Structures charcteristics and usahe
適用于給排水、消防、暖通等系統的管道中或水泵出口處防止介質倒流所產生的水錘對管路或泵產生危害
本閥安裝在管路中或泵出口處，用于泵停機時防止介質倒流產生水錘沖擊泵倒轉的安全裝置。具有閥瓣輕開啟度大，節電效果顯著流體
阻力小、水錘消除機構設計新穎，密封性能穩定可靠、耐磨損、使用壽命長、運行平穩、無振動、無噪聲等特點。
